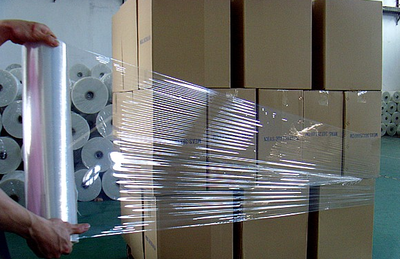

一、纏繞（rào）薄膜生產工藝
        如前所述，目前纏（chán）繞薄膜的生產以（yǐ）流延法為主。眾（zhòng）所（suǒ）周知，薄膜的使用性能取決於其厚度，對於一張薄（báo）膜或者一個薄膜袋來講，其使用（yòng）性能實際上取決（jué）於其最薄處（性能最薄弱處），采用（yòng）流延法有利於提高薄膜的厚度精度（dù），因此在滿足同樣（yàng）使用強度要求的情況下，采用流延法生產纏繞薄膜，較采（cǎi）用吹塑法生產纏繞薄膜可以降低薄膜的厚度，降低單耗，節約原料，降低生產成本（běn）；在（zài）增黏劑加人量一定（dìng）的情況下（xià），采用流延法生產的纏繞薄膜，采用吹塑法生產的纏繞薄膜，具有更大的表麵黏性，因此在表麵黏性要求相同的（de）情況下，采用流延法生產纏繞薄膜，較采用吹塑（sù）法生產纏繞薄（báo）膜，可以減少增黏劑的（de）用量，從而降低（dī）薄膜的配方成本低（dī）；另外，采用流延法生產的纏（chán）繞薄膜（mó），較采用吹塑法（fǎ）生產的纏繞薄（báo）膜，透明（míng）性要好。由於上述種種原因，在纏繞薄膜的生產中，流延法與吹塑法的競爭（zhēng）中表現出了（le）明顯的優勢，成為當今生產纏繞（rào）薄膜（mó）的主流方（fāng）法。www.xbbg.cn南京91视频入口精工纏（chán）繞膜（mó）設備（bèi）



1.工（gōng）藝條件（溫度分布）
        在確定了（le）聚乙烯纏繞薄膜的成型工藝路線（設備類型）和配方之後，合理（lǐ）的溫度參數的設定是獲得優質聚乙烯纏繞薄膜的（de）不可或（huò）缺的要素。流延法生產聚（jù）乙烯（xī）纏繞薄膜時的參考溫度示例如（rú）下。

（1)擠出機及（jí）模頭
加料段190℃,過濾器280℃,接管280℃,模頭270℃.

（2)驟冷輥 I為（wéi）16℃;II為19℃.

www.xbbg.cn南京91视频入口精工纏繞膜設備

2.影響薄膜表麵黏（nián）性的主要因素

（1)增黏劑加入量對薄膜自粘性的影響（xiǎng）
        含增（zēng）黏（nián）劑PIB的聚乙烯纏繞薄膜，要獲得良好而穩（wěn）定的黏（nián）性，生產之後需要24~72h的存放時間，讓增黏劑充分析出到薄膜的表麵。含有不同數量的增黏母料時（shí），纏繞薄膜生產（chǎn）72h後，所測得的自黏性（xìng）（剪切剝離強度）。薄膜的自黏性與增黏母（mǔ）料（liào）的加入（rù）量成（chéng）正的相關關係：增黏（nián）母料用量增加，薄（báo）膜的表麵黏性增大，但是當增黏母料的加入量過多（duō）時，增黏劑的析出會在膜表麵集結成塊，造成（chéng）薄膜表麵的自黏性不（bú）均，甚至會使膜卷很難打開，因此流（liú）延（yán）纏繞薄（báo）膜中，聚異丁（dīng）烯用量在2%~2.5%,聚異丁烯母料（liào）的用量一般不超過4%.

（2)薄（báo）膜的厚度對薄膜自粘（zhān）性的影響

       聚乙烯中添加增黏劑的（de）比例（lì）相同時，薄膜的厚度（dù）越厚，可能析出到薄膜表麵的增黏劑（jì）的量越多，因此薄膜表麵（miàn）的黏性越大。

（3)驟冷輥表（biǎo）麵溫度對薄膜自黏性的影響

         流延冷卻輥的表麵溫度對薄膜自黏性（xìng）的影響表現（xiàn）為呈反的相（xiàng）關關（guān）係：驟冷輥的表麵溫度越低，所生（shēng）產流延纏繞薄膜的表麵黏性越高。但驟冷輥的表麵溫度過低，在流延（yán）時，空氣中（zhōng）的水蒸氣會在冷（lěng）卻（què）輥的表麵冷凝而生成水，冷凝水的存在（zài）不僅會使纏繞薄膜（mó）的自（zì）黏性降低，還會影響生產的順（shùn）利進行，因此流延驟冷輥（gǔn）的溫（wēn）度一般控製在20~25℃的範圍。www.xbbg.cn南京91视频入口精工纏繞膜設備

3.生產中不正常情況及處理對策
（1)薄膜縮幅嚴重

①流延驟冷輥（gǔn）的溫度偏低，需適當調高驟（zhòu）冷（lěng）輥溫度；

②靜電鎖效果不良，需調（diào）節靜電；

③鑄膜輥處設置的雙腔負壓風（fēng）箱的真空偏小或壓輥沒壓好，需調節調（diào）真空度及壓輥（gǔn）。

（2)晶點
①物料髒，注意物料（liào）清潔度；

②擠出溫度太（tài）低，塑化不良，應適當提高溫（wēn）度；

③擠出溫度太高、物料在料筒中停留時間過長導致物料凝膠化（huà），應適當降低溫度；

④擠出時剪切力過小、塑化不良，需適當提高背壓。

（3)膜黏性不（bú）足
①黏性（xìng）層的（de）厚度不夠，需提高黏性層的比例；

②黏性層中增黏劑（jì）加（jiā）入量不夠，需提高增黏劑的比例；

③檢（jiǎn）查聚乙（yǐ）烯樹脂（zhī）中是否含有較多的爽（shuǎng）滑（huá）劑等添加劑，如爽滑劑含量多，應換用其他牌號（hào）的（de）聚（jù）乙烯；

④流延機的驟冷輥（gǔn）表麵溫度偏高，需適當（dāng）降低冷輥的溫度。

         南京（jīng）91视频入口精工機械有限公司有專業的流延（yán）膜生產線，公司主營的流延膜製造生產（chǎn）線有:TPU熱熔膠膜生（shēng）產線，CPP/CPE流延膜（mó）生產線，EVA太陽能封裝膠膜生產線，PE衛生透氣膜（mó）生產線，PVDF流延膜生（shēng）產線，PP三維立體（tǐ）薄膜生產線，醫用血液淨化薄膜生產線（xiàn），多層共擠阻隔（gé）膜生產線，LLDPE纏繞膜生產（chǎn）線等。

公司地址:江蘇省南（nán）京市（shì）江寧區秣陵街道開拓路11號
聯係方（fāng）式:025 5183 9686/133 9078 0291
