南京（jīng）91视频入口精工（gōng）機械有限公司致力於塑料（liào）擠（jǐ）出機設備的（de）一站式服務，有（yǒu）長期的纏繞膜，pe纏繞膜，lldpe纏繞膜生產（chǎn）設備的研發生產製造經驗（yàn），今天我們來了解一下南京91视频入口精工pe纏繞膜（mó）生產線生產的（de）pe纏繞膜性能。www.xbbg.cn流延薄膜製造設備

PE纏繞膜的性能

一.   預拉伸性能與回縮率

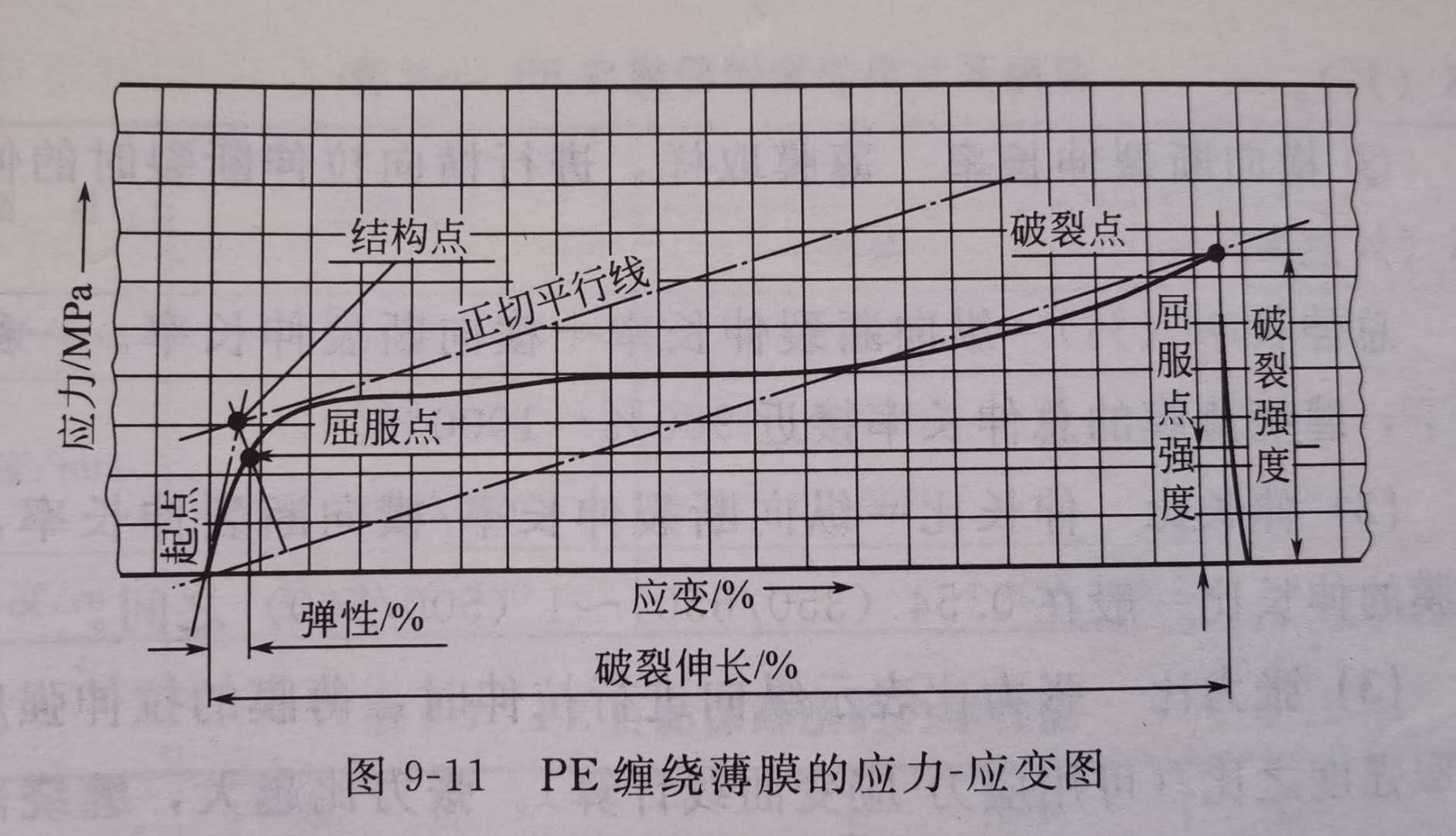

可借助於薄膜的應力-應變曲（qǔ）線，對於纏繞薄膜的性能進行簡單地分析。如圖9-11所示為pe纏（chán）繞膜的應（yīng）力-應變曲線圖。途中（zhōng）屈服點表示材料的彈性極限。在薄膜被拉伸時，負荷（hé）迅速增加，當超過屈服點時，薄膜發生（shēng）永久變形，在這個塑性範圍內，應力-應變曲線大體（tǐ）上是平直的，最（zuì）後，拉伸負荷繼續增（zēng）加，直（zhí）至達到破裂點為止。www.xbbg.cn流延薄膜製（zhì）造設備

在破裂（liè）點，負荷降（jiàng）為零。纏繞（rào）薄膜（mó）的應力-應變曲線與拉伸橡皮圈時的應力-應變曲線（xiàn）類似（sì），隻是後者的屈服（fú）點與（yǔ）破裂點（diǎn）重合，從橡皮圈能紮緊包裝件，不難推斷出:纏繞膜在拉伸後也（yě）能（néng）緊（jǐn）裹包裝（zhuāng）件。www.xbbg.cn流（liú）延薄膜製（zhì）造設備

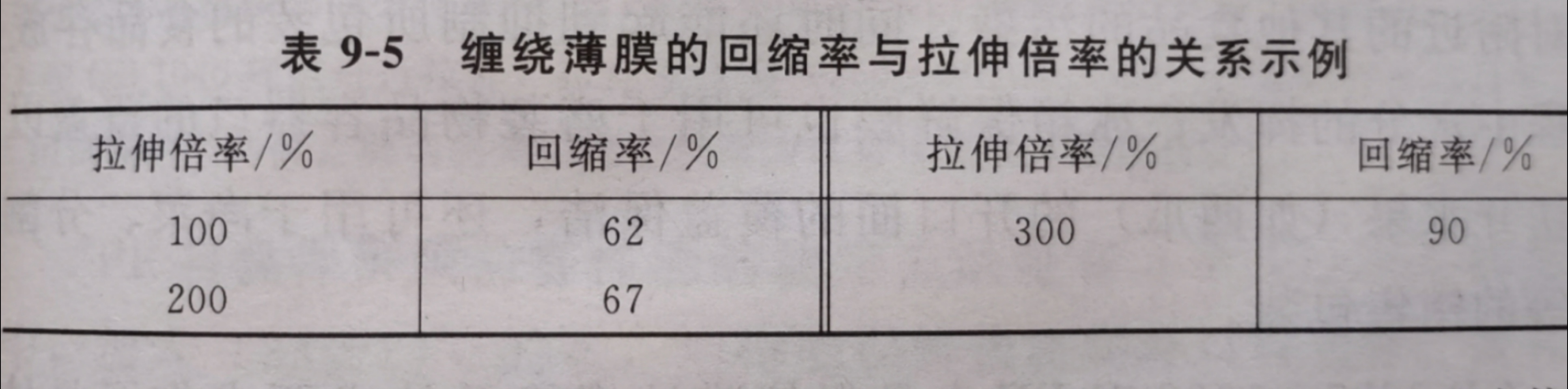

用纏繞薄膜包裹貨物時，纏繞薄膜（mó）在接觸貨物前一般預先進行拉伸，使薄膜包裹（guǒ）貨物之前，受到一個恒定（dìng）的拉伸力並使該拉伸力（lì）均勻地（dì）分布在（zài）薄膜的整個寬麵上，其預拉伸（shēn）率可達200%-300%。預拉（lā）伸使薄膜強度提高，耐常溫蠕變能力也大（dà）大提高；纏繞薄膜除有好的拉伸性能之外，還具有很好的拉伸回縮記憶性能。記憶性能使（shǐ）高分子材料的一個特性:熱收縮膜受熱（rè）狀態下恢（huī）複（fù）記憶產生回（huí）縮；二纏繞膜在常溫下（xià）經預（yù）拉伸，可產生彈性回縮功能並通過彈性回縮功能把包裝物緊緊（jǐn）包裹起來。纏繞薄膜（mó）拉伸時的回縮率，因薄膜的生（shēng）產條件不同(特別是配方的不同)而不盡相同，但都隨拉伸倍率的增大而增大，纏繞薄膜拉伸時的回縮率示例見表9-5.

纏繞薄膜的另一（yī）不可缺少的（de）重要特性是膜的自黏（nián）性。用纏繞薄（báo）膜進行拉伸-纏繞包裝時（shí），膜的自黏（nián）性使它在切斷後也不產生鬆弛現象，而可長期緊裹貨物。

二.   纏繞薄膜性能的（de）其他常用參數

1.斷裂伸長率

(1).  縱向斷裂（liè）伸長率   薄膜取樣，進（jìn）行縱向拉伸斷裂（liè）時的伸長率。

(2).  橫向斷裂伸長率   薄膜取樣，進行橫向拉伸（shēn）斷裂時的（de）伸長率。

(3).  總伸長率=縱向斷裂伸長率+橫（héng）向斷裂伸長率。一般情況下，纏（chán）繞薄膜的總伸長率接（jiē）近900%-1000%。

2.伸長比   伸長比（bǐ）=縱（zòng）向斷裂伸長率/橫向斷裂伸長率，纏繞膜的伸長比一般在0.54(350/650)~1(500/500)之間。

3.張（zhāng）力比（bǐ）   張力比表示縱向進行拉（lā）伸時，薄膜的拉伸強度與屈服強度（dù）之（zhī）比(可用應力-應變曲線（xiàn）計算)。張力比越（yuè）大，纏繞薄膜在拉伸時就越（yuè）不易破裂。纏繞薄膜的張力比一般為(2~2.5):1，而最高值可到5:1。

南京91视频入口精工機械有限公司有專業的流（liú）延膜生產線（xiàn），公司主營的流延膜製造生產線有:TPU熱熔（róng）膠膜生（shēng）產線，CPP/CPE流延膜生產線，EVA太（tài）陽能封裝膠膜生（shēng）產線，PE衛生透氣膜生產線（xiàn），PVDF流延膜生產（chǎn）線，PP三維立體（tǐ）薄膜生產線，醫用血液淨（jìng）化薄膜生產線，多層共擠阻隔膜生產線（xiàn），LLDPE纏繞膜（mó）生產線等。

公司地（dì）址:江蘇（sū）省南京市江寧區秣陵街道開拓路（lù）11號
聯（lián）係（xì）方式:025 5183 9686/133 9078 0291
